BeitragVerfasst am: 09.09.2006 00:36    Titel: Verteilergetriebe BW 4405 - Reparatur/Überholung Antworten mit Zitat

Ein Beitrag von Thomas Huppertz, mit freundlicher Genehmigung von exploristen.de.

Verteilergetriebe Borg-Warner 44-05 / Explorer II OHV


Viele Nachahmer wird diese Aktion vielleicht nicht finden, aber auf jeden Fall kann man eine Menge über das Verteilergetriebe und seine (unsere) Probleme lernen. So begann alles (Zusammenfassung einiger Forenbeiträge von Thomas):

"Hallo, nachdem mein Verteilergetriebe nunmehr vor über 6 Wochen abgeraucht ist (...) habe ich die Sache selbst in die Hand genommen. Ab sofort importiere ich Reparatursätze, Ketten und, wenn es sein muss, ganze Getriebe aus den Staaten. Falls einer also so einen Defekt hat, Teile oder Hilfe braucht kann ich hier weiterhelfen. So kostet eine Kette fürs Verteilergetriebe laut meinem Fordhändler 249 € + MwSt. In den Staaten kostet sie 170 incl. Ein Lager kostet hier 79€ + St. Ich bekomm einzelne Lager für 20€ und ganze Überholsätze ( 5 Lager, 3 Dichtringe, 2 Nylonklötze, 1 Buchse und eine Flasche Dichtmittel fürs Gehäuse ) für 150€.

"(...) Zentraler Knackpunkt am Verteilergetriebe scheint übrigens die Kettenlänge zu sein. Wenn die zu lang ist, geräuscht es gar heftig und das Schlagen führt zu den Folgeschäden. Ansonsten können wohl noch die Ölpumpe und die Beläge verschleißen, aber wohl nur bei hoher Laufleistung."

So sieht der Überholsatz aus:




Und hier nun die Bilder und Erläuterungen von Thomas zur Überholung:

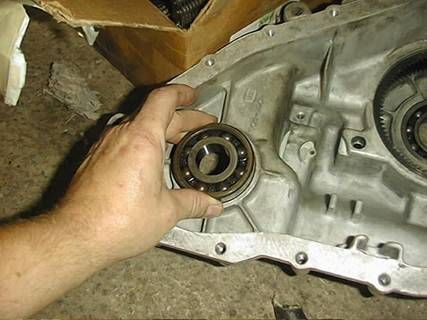

In das gewaschene Gehäuse werden neue Lager eingesetzt

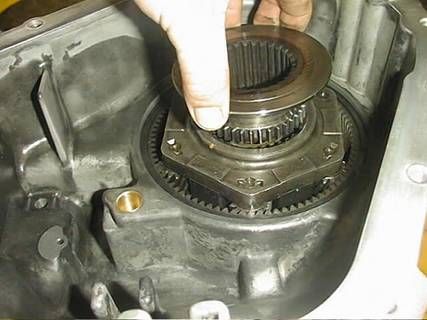

Danach werden das Planetengetriebe mit neuem Nadellager und neuer Bronzebuchse versehen und eingesetzt. Die Welle für den Vorderradantrieb einsetzen, abdichten und mit der Antriebsklaue für die vordere Kardanwelle versehen.

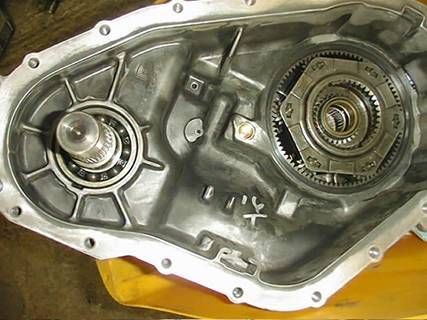

Anmerkung: Auf diesem Bild sieht man neben dem Planetengetriebe ganz hervorragend die reparierte Lagerstelle für die Schaltklauenwelle. Für die Reparatur wurde eine spezielle Aufnahme gefertigt.

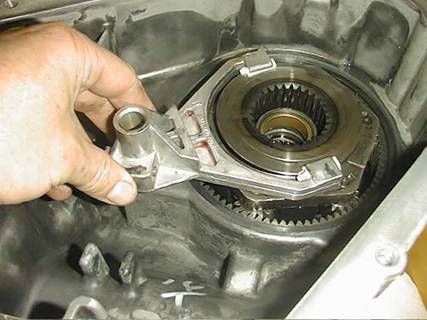

Schaltschiebemuffe einsetzen


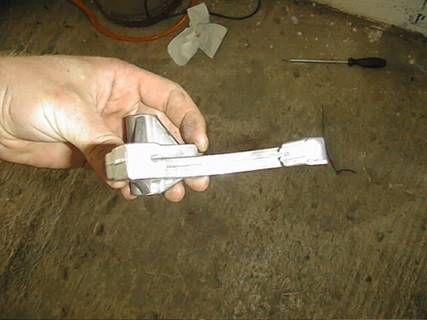

Nylonverschleissklötze einsetzen

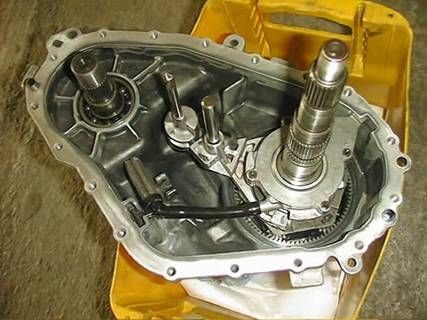

So sieht es fertig aus


So muss es aussehen

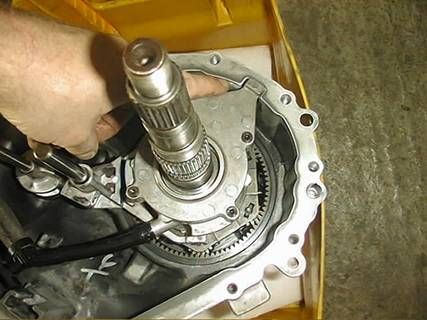

Hauptwelle einsetzen und in die Muffe einsetzen


Ölpumpe auf die Hauptwelle aufsetzen und in die Nut ( Fingerzeig ) einrasten. Die Pumpe hat am Mitnehmer eine Abflachung die auf das entsprechende Teil der Hauptwelle passt. Danach die Pumpe durch Drehung entgegen dem Uhrzeigersinn verriegeln.

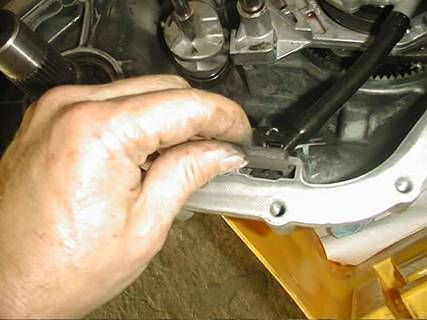

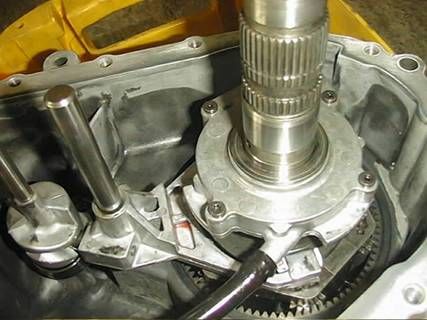

Anschließend den Schlauch in die entsprechende Aussparung einsetzen.


Klaue auflegen


Welle einstecken

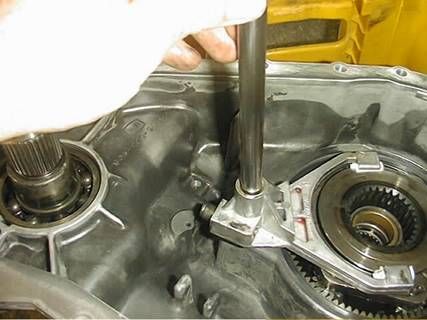

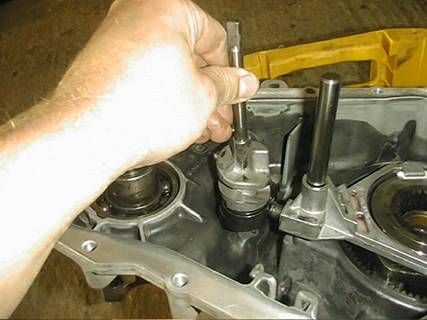

Schaltwelle einfädeln.

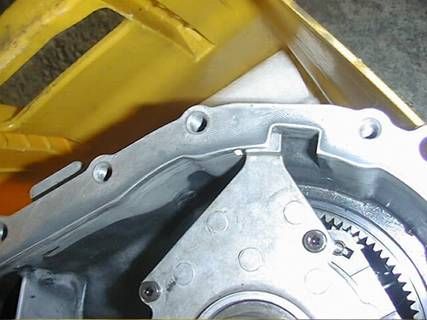

ACHTUNG: Der Nocken der Schaltklaue MUSS in die Kulisse der Schaltwelle !



Hier noch mal Detailfotos zu den o.g. Arbeitsschritten.


Einsetzen des Spanmagneten


Distanzscheibe auflegen

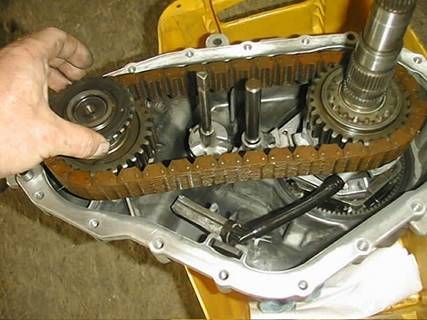

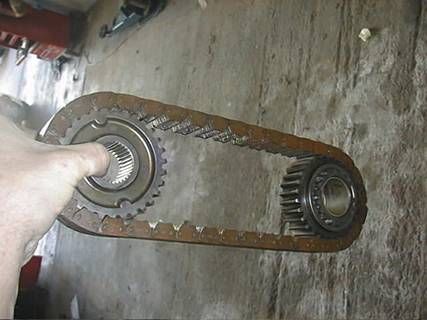

Kette auflegen


Kettenräder gleichzeitig auf die Welle setzen. Anschließend Drehzahlscheibe einlegen.

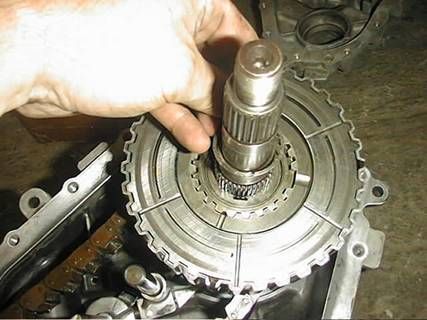

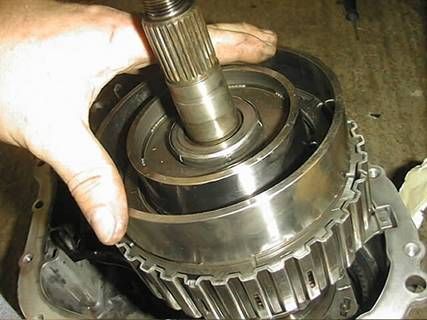

Kupplungspaket einsetzen ( ggf. neue Lamellen verwenden ) und sichern.

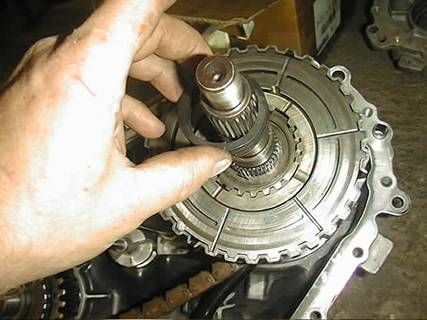

Zwischenfeder einlegen


Verriegelung auflegen


Magnetkupplungsmitnehmer einsetzen


Magnetkupplung und neue Lager in den Deckel einsetzen. Neuen Dichtring für die Schaltwelle eindrücken.


Deckel mit Silikondichtmasse ( sehr sparsam damit nichts herausquellt ) bestreichen und den Deckel verschrauben.


Drehsignalring für Hinterachse und Tachogeberantriebsrad einsetzen.


Dichtring eindrücken

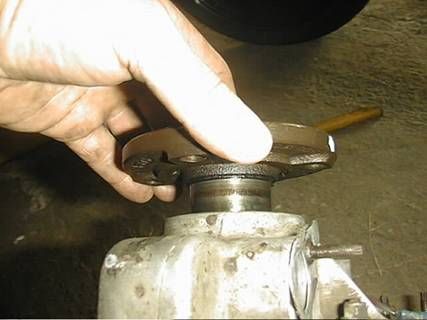

Antriebsscheibe für Kardanwelle Hinterachse montieren – Isch `abe fertisch.


Vielen Dank, Thomas !
